Der Hauptbremszylinder



Hergestellt wurde der Hauptbremszylinder von der Firma A. Teves in Frankfurt am Main, besser bekannt unter dem Namen ATE.

Der Hauptbremszylinder ist für die KS 750 und R75 identisch und untereinander austauschbar,
allerdings unterscheidet sich die Einbaurichtung bei Zündapp und BMW.

Gerade jetzt im Frühjahr wird uns die Frage häufig gestellt.
Wie bau ich den Hauptbremszylinder richtig ein?

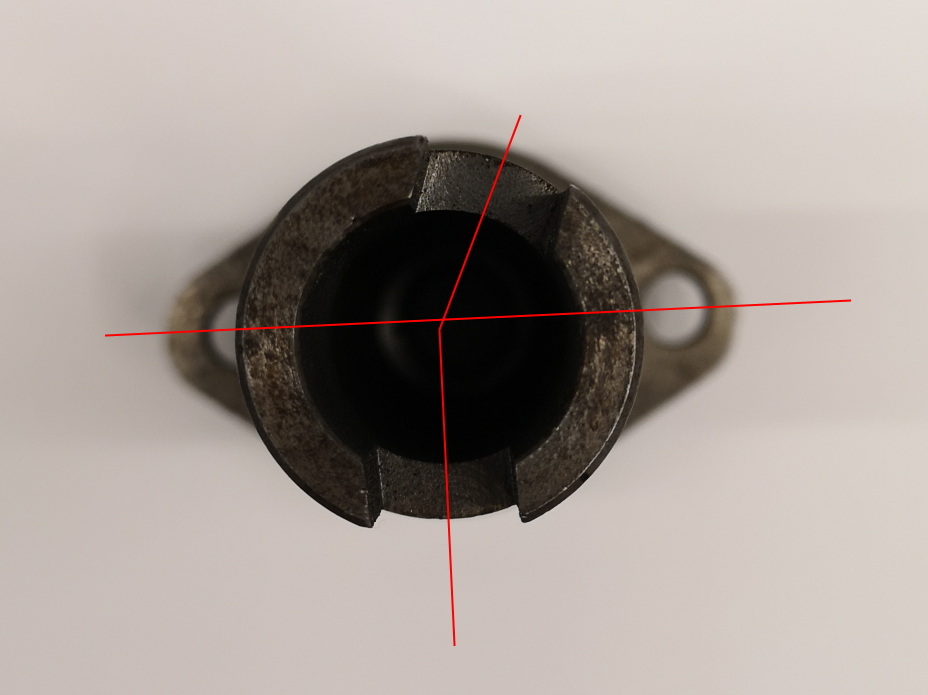

So sieht das leere Hauptbremszylinder von der Rückseite aus.

Hier sieht man deutlich die versetzten Fräsungen, um für den internen Bremshebel Platz zu machen und im jeweiligen Getriebegehäuse zu funktionieren.

Wird der HBZ falsch herum in die KS 750 eingesetzt, merkt erst mal beim Einsetzen nichts.

Ein Schraube lässt sich auch gut anziehen aber bei der zweiten fehlen noch ein paar mm.
Das bekommt man durch anziehen der Schraube auch noch, denkt dann so mancher.

KNACK, und der Teil des Anschraubflanches bricht ab.

Ganz Kluge haben dann wegen "Materialfehler" bei uns versucht zu reklamieren.

Ist es nicht.
Das ist eindeutig ein Fehler der Montage.

Der Bremszylinder wurde um 180° versetzt oder einfach falsch eingebaut.

Der Hebel, der auf den Kolben drücken soll, stieß gegen das Gehäuse und dieses ließ sich nicht einschrauben.

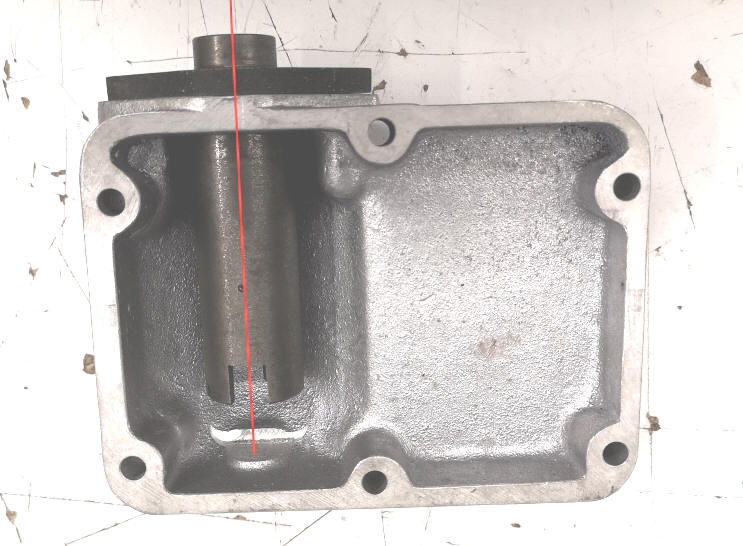

Das ist die richtige Einbaulage für die KS750.

Ganz einfach:
Die gerade Ausfräsung nach oben!



Dann kann der Bremshebel sauber eingreifen.

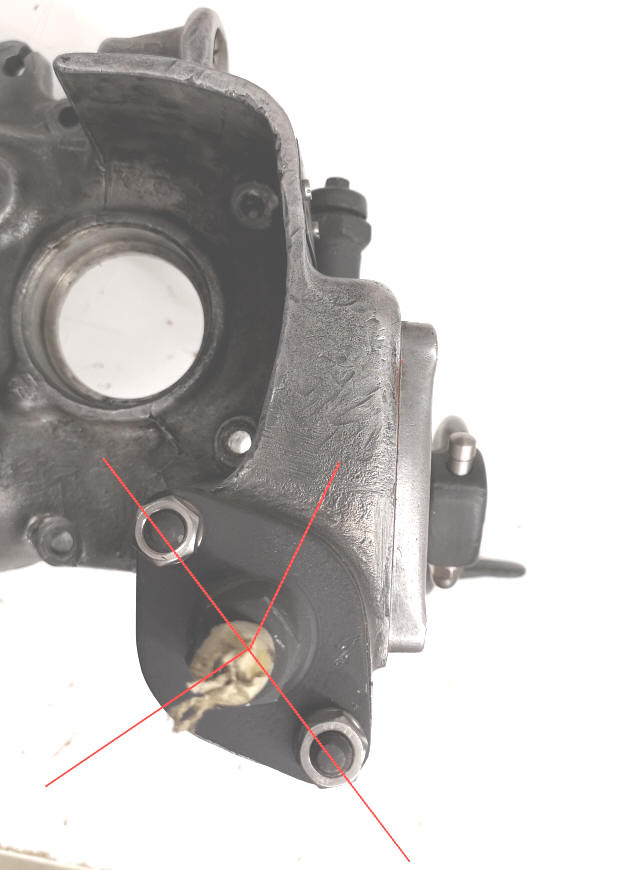

Bei der BMW
wird der HBZ  um 45° versetzt eingebaut.


Der innere Bremshebel ist ebenfalls leicht versetzt.


Hier muss die versetzte Ausfräsung
nach oben zeigen!
